El acanalado trapezoidal ARD-91.5 es un producto fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Zintro, Zincalum o Pintro, cuya geometría cumple con las dimensiones establecidas por el SDI (Steel Deck Institute) para el perfil denominado “Wide Rib” o Type B, y el Estándar ANSI/SDI-RD1.0. Este producto es estibable (anidable) y por lo tanto traslapable.
2. Uso
Este producto está destinado exclusivamente para uso como sustrato resistente (deck) en la construcción de “Cubiertas Compuestas”. No deberá de utilizarse este producto como acanalado de fijación expuesta como impermeabilización a menos que se traslape una cresta completa. También puede utilizarse como fachada arquitectónica.
3. Sustrato y Recubrimientos
Producto
Grado
Especificacion Tecnica del Producto
Zintro
Fy = 37 Ksi min
N3 ETP MEXUNI P05 AST A653-07
Zincalum
Fy = 37 Ksi min
N3 ETP MEXUNI P07 AST A792M-06
Pintro
Fy = 37 Ksi min
N3 ETP MEXJUV P09 TER CONST 001
Colores estándar
Color
Sistema
Blanco Estándar
Poliester estándar
Blanco Estándar HB
Duraplus
Arena Estándar
Poliester estándar
Arena Estándar HB
Duraplus
Maky Silver
Flurocarbonado
Banner Red
Flurocarbonado
Cobre
Flurocarbonado
Gris Humo
Poliester estándar
Azul Rey
Poliester estándar
Azul Militar
Poliester estándar
Verde Pino
Poliester estándar
Blanco Imperial
Poliester Siliconizado
Rojo Janitzio Cool
Poliester Cool Roof
4. Características del Producto
• Excelente capacidad estructural
• Cumple con los criterios SDI para perfil “Wide Rib” o Type “B”.

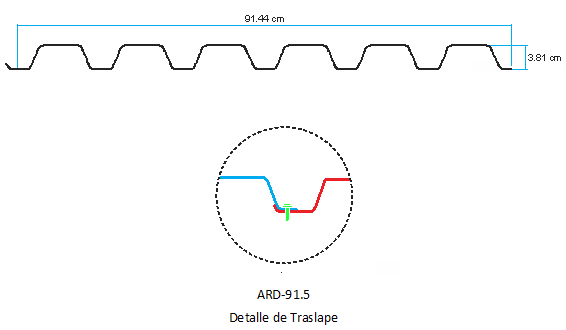

5. Geometría
Producto
Poder Cubriente
ARD-91.5
914.4 mm (36»)
6. Rango Dimensional
• Disponible en calibres 20 y 22
• Cal. 18 solo bajo consulta técnica.
• Longitudes desde 2440 mm(8’), hasta 12000 mm (~40´)
6.1 Espesores de Acero Negro (para cálculo estructural) según ANSI/SDI-RD1.0
Espesor de Acero Sin Recubrimientos (pulg.)
Calibre
Nominal
Mínimo
22
0.0295
0.028
20
0.0358
0.034
18
0.0474
0.045
6.2 Tolerancias dimensionales según ANSI/SDI-RD1.0
A. Tolerancia en espesor de acero negro (sin recubrimientos):
No deberá ser menor que el 95% del espesor nominal, como se lista en la tabla de arriba.
B. Tolerancia en longitud:
+/- ½” (12 mm) de la longitud especificada.
C. Tolerancia en poder cubriente:
No mayor a – 3/8”/ +3/4” (-10/+20 mm).
D. Tolerancia en camber y/o curveado:
No mayor a ¼” en 10 pies de largo (6 mm en 3 mts).
E. Tolerancia en descuadre:
No mayor a 1/8” por pie de ancho (10 mm por mt de ancho).
7. Propiedades de la Sección
Propiedades de la Sección
Calibre
Peso Aprox.
Compresión Superior M +
Compresión Superior M –
(Kg/ml)
(Kg/m2)
Ixx +
Sxx +
M Max +
Ixx –
Sxx –
M Max –
cm4/m
cm3/m
Kg-M
cm4/m
cm3/m
Kg-M
24
6.02
13.71
5.95
16.76
6.35
22
7.62
8.33
21.54
9.86
153.82
25.39
10.08
157.25
20
9.17
10.02
27.67
13.16
205.3
31.09
13.02
203.11
18
12.02
13.14
39.38
19.98
311.69
41.43
17.91
279.4
Capacidad de carga admisible (kg/m2), Uniformemente distribuida
Condición de apoyo
Calibre
*SEP. MAX. MTS
Separación entre apoyos (Mts.)
Carga Viva
Succión de Viento
1.25
1.50
1.75
2.00
2.25
2.50
2.75
1.25
1.50
1.75
2
2.25
2.5
2.75
🡹🡹
22
1.65
300
300
254
168
300
300
300
300
257
20
1.90
300
300
300
216
149
300
300
300
300
300
270
18
2.30
300
300
300
300
213
152
300
300
300
300
300
300
300
🡹🡹🡹
22
1.75
300
300
300
300
240
300
300
300
300
251
20
2.25
300
300
300
300
300
250
300
300
300
300
300
273
18
2.70
300
300
300
300
300
300
282
300
300
300
300
300
300
300
🡹🡹🡹🡹
22
1.75
300
300
300
300
224
300
300
300
300
300
254
20
2.25
300
300
300
300
289
208
300
300
300
300
300
300
281
18
2.70
300
300
300
300
300
297
220
300
300
300
300
300
300
300
🡹🡹🡹🡹🡹 o más
22
1.75
300
300
300
300
239
300
300
300
300
292
238
20
2.25
300
300
300
300
300
221
300
300
300
300
300
300
264
18
2.70
300
300
300
300
300
300
234
300
300
300
300
300
300
300
1. (*) Separación entre apoyos máxima recomendada por el SDI para «Roof Deck de 1-1/2».
2. Las cargas de succión de viento NO están incrementadas en un 33% por ser carga accidental.
3. Los valores de carga viva y de succión de viento fueron limitados 300 kg/m2.
4. Los valores sombreados han sido limitados por una deflexión máxima de L/240.
5. Las propiedades y capacidad de carga fueron calculados para un acero con Fy = 2600 kg/Cm2, (Fb= 1560 Kg/Cm2)
6. Los proyectos deben de ser calculados por un Ingeniero responsable del mismo para satisfacer los códigos, normas y procedimientos aceptados por la industria de la construcción.
8. Certificaciones
Este producto cuenta con la certificación Factory Mutual 1-90 (Class 4451) si se instala de acuerdo a lo establecido en el APPROVAL REPORT J.I. 3004388: ”RD-91.5 TYPE B 1.5” ( 38mm) DEEP STEEL ROOF DECK FOR USE IN CLASS 1 INSULATED STEEL DECK ROOF CONSTRUCTION”.
Los claros máximos entre apoyos permanentes para cumplir con la especificación anterior son como sigue:
a) Calibre 22 – 0.0295” – (0.75mm) …..5’ 5” (1.65 m)
b) Calibre 20 – 0.0358” – (0.91mm) …..6’ 2” (1.88 m)
c) Calibre 18 – 0.0474” – (1.20 mm) …..7’ 4” (2.24 m)
Armadillo Steel S.A. de C.V. proporciona esta siguiente información como respaldo para la aplicación de los productos por lo que no se le podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría de un ingeniero capacitado que verifique la aplicabilidad de la misma.
Armadillo Steel S.A. de C.V. expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información Armadillo Steel S.A. de C.V. no está prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo Armadillo Steel S.A. de C.V. no será responsable por alguna reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad de algún tipo que en alguna forma surja de o esté conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad resulte directa o indirectamente de alguna acción u omisión de Armadillo Steel S.A. de C.V. Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso.
Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios, recomendamos que las partes involucradas en el manejo, instalación o uso revisen todas las hojas de seguridad aplicables del material del fabricante, normas y reglamentos de la Administración de Salud y Seguridad Ocupacional y otras agencias de gobierno que tengan jurisdicción sobre tal manejo, instalación o uso, y otras publicaciones relevantes de prácticas de construcción.
ARN-100/35
1. Descripción
El acanalado trapezoidal ARN-100/35 es un producto fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Zintro, Zincalum o Pintro. Este producto es estibable (anidable) y por lo tanto traslapable.
2. Uso
Este producto está dirigido a utilizarse en Cubiertas de Naves Industriales donde se requiere resistencia estructural y/o diseñar con pendientes bajas. Se aplica también en Bodegas y Fachadas Industriales, horizontales y verticales.
3. Sustrato y Recubrimientos
Producto
Grado
Especificacion Tecnica del Producto
Zintro
Fy = 33 Ksi min
N3 ETP MEXUNI P05 AST A653-07
Zincalum
Fy = 33 Ksi min
N3 ETP MEXUNI P07 AST A792M-06
Pintro
Fy = 33 Ksi min
N3 ETP MEXJUV P09 TER CONST 001
Colores estándar
Color
Sistema
Blanco Estándar
Poliester estándar
Blanco Estándar HB
Duraplus
Arena Estándar
Poliester estándar
Arena Estándar HB
Duraplus
Maky Silver
Flurocarbonado
Banner Red
Flurocarbonado
Cobre
Flurocarbonado
Gris Humo
Poliester estándar
Azul Rey
Poliester estándar
Azul Militar
Poliester estándar
Verde Pino
Poliester estándar
Blanco Imperial
Poliester Siliconizado
Rojo Janitzio Cool
Poliester Cool Roof
4. Características del Producto
• Excelente capacidad estructural y de desagüe.
• Pendiente mínima recomendada del 6%, longitud máxima de vertiente 25.00 mts.
• Aprobación Factory Mutual.
• Doble canal antisifón.
5. Rango Dimensional
• Disponible en calibres 24 y 26
• Longitudes desde 1830 mm (6’), hasta 12000 mm (~40´)

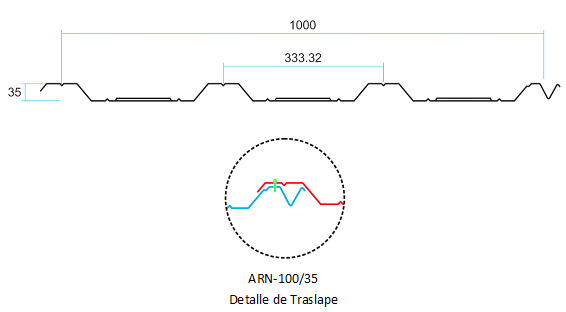

6. Geometria
Poder Cubriente
1000 mm (39.370″)
7. Propiedades y Capacidades de Carga
Propiedades de la Sección
Calibre
Peso Aprox.
Compresión Superior M +
Compresión Superior M –
(Kg/ml)
(Kg/m2)
Ixx +
Sxx +
M Max +
Ixx –
Sxx –
M Max –
cm4/m
cm3/m
Kg-M
cm4/m
cm3/m
Kg-M
26
4.68
4.68
10.57
4.42
61.59
6.86
3.68
51.27
24
5.41
5.41
12.76
5.38
74.96
8.21
4.47
62.28
22
7.60
7.60
18.53
8.05
112.16
12.53
7.11
99.07
Capacidad de carga admisible (kg/m2), Uniformemente distribuida
Condición de apoyo
Calibre
*SEP. MAX. MTS
Separación entre apoyos (Mts.)
Carga Viva
Succion de Viento
1.20
1.40
1.60
1.80
2.00
2.20
2.40
1.20
1.40
1.6
1.8
2
2.2
2.4
🡹🡹
26
1.47
300
247
164
285
209
160
24
1.78
300
298
198
138
99
300
254
195
154
125
22
2.00
300
300
288
200
144
106
300
300
300
245
198
164
🡹🡹🡹
26
1.80
280
205
156
122
300
251
192
152
24
2.00
300
249
189
148
119
300
300
234
185
150
22
2.35
300
300
300
237
191
156
130
300
300
300
277
224
185
156
🡹🡹🡹🡹
26
1.80
300
257
196
154
300
300
241
190
24
2.00
300
300
238
187
150
300
300
293
231
187
22
2.35
300
300
300
298
240
197
157
300
300
300
300
280
232
195
🡹🡹🡹🡹🡹 o más
26
1.80
300
240
182
143
300
294
225
178
24
2.00
300
292
222
174
140
300
300
274
216
175
22
2.35
300
300
300
278
224
184
153
300
300
300
300
262
217
182
Armadillo Steel S.A. de C.V. proporciona esta siguiente información como respaldo para la aplicación de los productos por lo que no se le podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría de un ingeniero capacitado que verifique la aplicabilidad de la misma.
Armadillo Steel S.A. de C.V. expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información Armadillo Steel S.A. de C.V. no está prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo Armadillo Steel S.A. de C.V. no será responsable por alguna reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad de algún tipo que en alguna forma surja de o esté conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad resulte directa o indirectamente de alguna acción u omisión de Armadillo Steel S.A. de C.V. Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso.
Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios, recomendamos que las partes involucradas en el manejo, instalación o uso revisen todas las hojas de seguridad aplicables del material del fabricante, normas y reglamentos de la Administración de Salud y Seguridad Ocupacional y otras agencias de gobierno que tengan jurisdicción sobre tal manejo, instalación o uso, y otras publicaciones relevantes de prácticas de construcción.
Losacero 36/15
1. Descripción

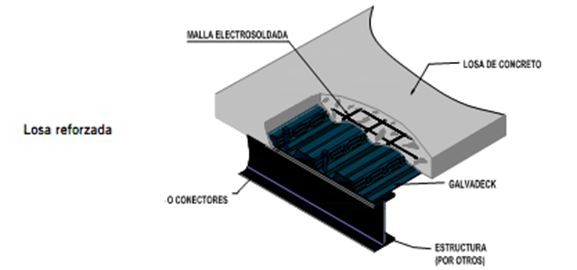

Losacero 15 es un sistema desarrollado para uso en losas de entrepisos metálicos en edificios. Es un producto fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Zintro, cuya geometría cumple con las dimensiones establecidas por el SDI (Steel Deck Institute), para el perfil denominado “Wide Rib” o Type B, y el Estándar ANSI/SDI-C1.0.
Sus componentes básicos son: Lámina acanalada con indentaciones (Losacero15), Concreto (f´c=200 kg/cm2), malla electro-soldada (refuerzo por temperatura) y como accesorio opcional los conectores de corte para el efecto de viga compuesta o para incrementar la capacidad propia de la losacero. El diseño de este acanalado ofrece una apariencia mas estética y sobre todo en su aplicación aparente. El ahorro en volumen de concreto es otro factor importante tanto por costo así como por peso total del sistema. Este acanalado permite el uso de conectores para el efecto de viga compuesta así como para el incremento de capacidad de carga del sistema de losa. Es estibable (anidable) y traslapable y por consiguiente se optimiza el espacio en el transporte y en el sitio de construcción.
2. Usos
La Lámina acanalada Losacero 15 cumple tres funciones básicas: a) Plataforma de trabajo en la etapa de instalación, b) Cimbra permanente en la etapa de colocación del concreto, c) Acero de refuerzo principal en la etapa de servicio.
3. Sustrato y Recubrimientos
Sustratos y Recubrimientos
Producto
Grado
ETP
Zintro
Fy = 37 Ksi, mín.
ANSI/SDI C1.0 Standard 2007
4. Características del Producto
• Debido a su diseño este perfil logra una magnífica relación entre su resistencia estructural y su belleza arquitectónica.
• La unión de los traslapes ha sido diseñada para quedar oculta, conservando así la continuidad visual.
• Permite tener superficies de trabajo más seguras y al eliminar el uso de cimbra de madera, se
aumenta considerablemente la velocidad de construcción, logrando significativos ahorros de
tiempo y dinero.
• Permite al constructor la utilización de pernos de cortante, para hacer trabajar en conjunto la losa con la estructura principal. En consecuencia se obtienen vigas más ligeras con un ahorro en peso de hasta 40%; asimismo, al reducirse el peralte de las vigas, se disminuye la altura total del edificio con el consiguiente ahorro en muros y acabados.

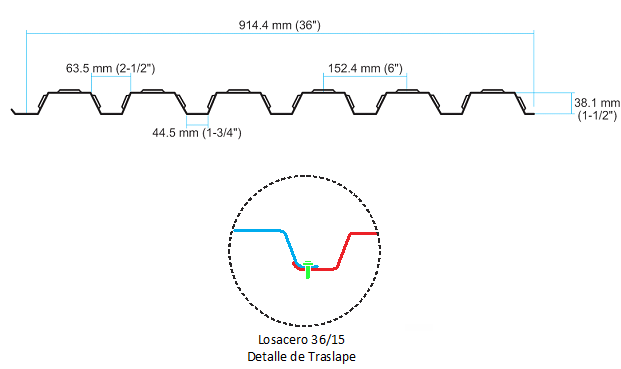

5. Geometría
Producto
Poder Cubriente
Losacero 15
914.4 mm (36″)
6. Rango Dimensional
• Longitudes desde 2440 mm(8’), hasta 12000 mm (~40´)
6.1 Espesores de Acero Negro (para cálculo estructural) según ANSI/SDI-C1.0
Espesor de Acero Sin Recubrimientos (pulg.)
Calibre
Nominal
Mínimo
24
0.0209
0.019
22
0.0295
0.028
20
0.0358
0.034
18
0.0474
0.045
6.2 Tolerancias dimensionales según ANSI/SDI-C1.0
A. Tolerancia en espesor de acero negro (sin recubrimientos):
No deberá ser menor que el 95% del espesor nominal, como se lista en la tabla de arriba.
B. Tolerancia en longitud:
+/- ½” (12 mm) de la longitud especificada.
C. Tolerancia en poder cubriente:
No mayor a – 3/8”/ +3/4” (-10/+20 mm).
D. Tolerancia en camber y/o curveado:
No mayor a ¼” en 10 pies de largo (6 mm en 3 mts).
E. Tolerancia en descuadre:
No mayor a 1/8” por pie de ancho (10 mm por mt de ancho).
7. Propiedades y Capacidades de Carga
Concreto
Malla de Acero Mínima Recomendada por Temperatura Según el SDI
Claro máximo sin apuntalar según los criterios de cargas temporales, esfuerzos y deflexiones del SDI.
Se considera un esfuerzo máximo de la lámina actuando como cimbra de 0.6 Fy.
Se considera una carga concentrada máxima de 91 kgs aplicada en un pie de ancho, o una carga de instalación máxima distribuida de 98 kg/M2. No aplica para cargas vivas de instalación o acumulamiento de concreto durante el colado mayores a estas cargas.
Losacero 15 Sin Pernos Conectores
Cal
Espesor de
Concreto (cms)
Sobrecarga Admisible (Kg/M2)
Separación entre apoyos en metros
1.00
1.20
1.40
1.60
1.80
2.00
2.20
2.40
2.60
2.80
24
5
2,000
2,000
1,644
1,155
820
580
402
267
6
2,000
2,000
1,900
1,311
907
618
404
242
8
2,000
2,000
2,000
1,553
1,008
617
329
10
2,000
2,000
2,000
1,696
1,003
508
12
2,000
2,000
2,000
1,728
885
283
22
5
2,000
2,000
2,000
1,537
1,131
841
626
6
2,000
2,000
2,000
1,780
1,291
942
683
8
2,000
2,000
2,000
2,000
1,554
1,081
731
10
2,000
2,000
2,000
2,000
1,730
1,129
731
12
2,000
2,000
2,000
2,000
1,809
1,076
731
20
5
2,000
2,000
2,000
1,943
1,461
1,115
859
665
6
2,000
2,000
2,000
2,000
1,697
1,280
972
738
8
2,000
2,000
2,000
2,000
2,000
1,562
1,145
827
10
2,000
2,000
2,000
2,000
2,000
1,770
1,238
834
12
2,000
2,000
2,000
2,000
2,000
1,892
1,243
834
18
5
2,000
2,000
2,000
2,000
1,850
1,407
1,253
1,004
809
656
6
2,000
2,000
2,000
2,000
2,000
1,613
1,457
1,157
923
737
8
2,000
2,000
2,000
2,000
2,000
2,000
1,834
1,425
1,107
855
10
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,633
1,227
905
12
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,768
1,272
878
Losacero 15 Con Pernos Conectores
Cal
Espesor de
Concreto (cms)
Sobrecarga Admisible (Kg/M2)
Separación entre apoyos en metros
1.00
1.20
1.40
1.60
1.80
2.00
2.20
2.40
2.60
2.80
3.00
3.20
24
5
2,000
2,000
2,000
1,996
1,553
1,236
1,002
823
685
6
2,000
2,000
2,000
1,900
1,815
1,445
1,171
963
801
673
8
2,000
2,000
2,000
2,000
2,000
1,862
1,510
1,242
1,034
869
10
2,000
2,000
2,000
2,000
2,000
2,000
1,849
1,522
1,267
1,065
12
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,801
1,500
1,261
22
5
2,000
2,000
2,000
1,875
1,649
1,468
1,235
928
696
6
2,000
2,000
2,000
2,000
1,907
1,697
1,450
1,197
994
759
8
2,000
2,000
2,000
2,000
2,000
2,000
1,882
1,554
1,298
1,095
10
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,910
1,597
1,348
12
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,895
1,600
20
5
2,000
2,000
2,000
1,874
1,648
1,467
1,319
1,018
766
6
2,000
2,000
2,000
2,000
1,905
1,696
1,525
1,382
1,089
834
644
8
2,000
2,000
2,000
2,000
2,000
2,000
1,979
1,795
1,561
1,321
1,129
948
10
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,927
1,632
1,394
1,200
12
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,943
1,660
1,429
18
5
2,000
2,000
2,000
1,871
1,645
1,464
1,316
1,171
885
676
6
2,000
2,000
2,000
2,000
1,902
1,693
1,522
1,379
1,249
962
747
582
8
2,000
2,000
2,000
2,000
2,000
2,000
1,976
1,792
1,636
1,502
1,372
1,089
10
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,888
1,743
1,543
12
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,846
Losacero Seccion 36/15 (M3/M2)
Espesor de concreto sobre la cresta
5cm
6cm
8cm
10cm
12cm
Volumen de Concreto
0.0634
0.0734
0.0934
0.1134
0.1334
NOTAS GENERALES (MUY IMPORTANTE CUMPLIRLAS TODAS)
1.-La sobrecarga admisible será uniformemente distribuida y está basada en las condiciones de un claro simplemente apoyado y ya se considera el peso propio de la lámina y el concreto.
2.-Para la selección de claro de apoyo, calibre y espesor de concreto adecuado es indispensable utilizar esta tabla en conjunto con la de claro máximo sin apuntalar.
3.-Los valores son validos solamente si la losacero esta sujetada a la estructura de soporte en cada valle, mediante tornillos auto taladrantes, clavo de disparo o soldadura.
4.-Los valores mostrados no son aplicables a losas con cargas vivas móviles como es el caso de estacionamientos de autos, en cuyo caso se debe considerar la losa continua con su acero de refuerzo para momento negativo.
5.-Para determinar la resistencia como losa, se siguieron los lineamientos del Steel Deck Institute considerando una deflexión máxima de L/360 para la carga viva como limite de deflexión.
6.-El concreto tendrá un peso volumétrico máximo de 2,400 kg/M3 y un F’c mínimo de 200 kg/cm2, evitando acelerantes que contengan cloruro de sodio.
7.-Para los bordes perimetrales y huecos en donde se considere la lámina en cantiliver, es obligatorio calcular el acero de refuerzo negativo a colocar en la parte superior de la losa.
8.-Se deberán utilizar conexiones entre lámina y lámina para que trabajen en conjunto, a base de puntos de soldadura para calibre 22 o mayor según el Steel Deck Institute.
9.-El espesor de concreto mínimo será el seleccionado de la tabla de capacidad de carga y este nunca será menor a 5 cms.
10.-Disponible en longitudes desde 2.44 hasta 12.00 mts.
11.-Adicionalmente a estas notas se deben seguir los lineamientos básicos establecidos en el manual de instalación de Losacero.
12.-Capacidad de carga con Pernos conectores: Los pernos conectores deberán ser del tipo Weld
Thru TRW NELSON SL3 de 3/4 de una longitud sin instalar de 3 3/8″asegurando que ya instalado tenga una longitud de 3″, es decir que sobresalga 1 1/2″ y con una resistencia ultima a corte de 21,000 lbs. La densidad de los conectores colocados en los valles de la lámina en función del calibre son las siguientes: Calibre 20 y 18, @ 12″, en calibre 22 @24″. Se deberá verificar por métodos adecuados que el conector este debidamente anclado a la viga de soporte.
Se deberá verificar por métodos adecuados que el conector este debidamente anclado a la viga de soporte. La densidad de pernos indicada no se sumara a los que resulten de un análisis de viga compuesta, colocándose la cantidad que resulte mayor de los dos casos. NO se deberá utilizar esta tabla de capacidad de carga en losas simplemente apoyadas con bordes laterales sin apoyo (Discontinuos) como se da en el caso de una losa apoyada en dos extremos únicamente por dos muros.
13.-Esta tabla esta realizada considerando la losacero como acero de refuerzo para momento positivo en claro simplemente apoyado, articulado sobre los apoyos, esto es que se asume que la losa se agrietará sobre cada apoyo. La malla por temperatura ayuda a resistir en forma parcial las tensiones que puedan resultar en el concreto sobre el apoyo, mas nunca debe ser considerada como refuerzo para momento negativo, por lo cual si el diseñador requiere una losa continua, deberá diseñar el acero de refuerzo negativo de acuerdo a las técnicas convencionales de diseño de concreto reforzado.
14.-Capacidad de carga en ambas tablas: Para cumplir con los valores de capacidad de carga se deberá apuntalar al centro del claro según se requiera en la tabla de claro máximo sin apuntalar.
Como ilustración los valores sombreados con gris necesitan apuntalamiento temporal para cuando la lámina es colocada con condición de apoyo doble, triple o mas y los valores sombreados en ocre deben apuntalarse en casos de condición de apoyo simple.
15.- Armadillo Steel S.A. de C.V. proporciona esta siguiente información como respaldo para la aplicación de los productos por lo que no se le podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría de un ingeniero capacitado que verifique la aplicabilidad de la misma.
Armadillo Steel S.A. de C.V. expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información Armadillo Steel S.A. de C.V. no está prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo Armadillo Steel S.A. de C.V. no será responsable por alguna reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad de algún tipo que en alguna forma surja de o esté conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad resulte directa o indirectamente de alguna acción u omisión de Armadillo Steel S.A. de C.V. Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso.
Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios, recomendamos que las partes involucradas en el manejo, instalación o uso revisen todas las hojas de seguridad aplicables del material del fabricante, normas y reglamentos de la Administración de Salud y Seguridad Ocupacional y otras agencias de gobierno que tengan jurisdicción sobre tal manejo, instalación o uso, y otras publicaciones relevantes de prácticas de construcción.
Losacero 25
1. Descripción
Sistema de entrepiso metálico que utiliza un perfil laminado diseñado para anclar perfectamente con el concreto y formar la losa de azotea o entrepiso
2. Usos
Entrepisos de centros comerciales, edificios corporativos, estacionamientos, hoteles, hospitales, etc.
3. Sustrato y Recubrimientos
Sustratos y Recubrimientos
Producto
Grado
ETP
Zintro
Fy = 37 Ksi, mín.
N3 ETP MEXJUV P05 AST A653M-05
4. Características del Producto
• Es un sistema de entrepiso metálico que utiliza un perfil laminado diseñado para anclar perfectamente con el concreto y formar la losa de azotea o entrepiso
• Este sistema además de tener una excelente resistencia estructural disminuye los tiempos de construcción generando ahorros en mano de obra, tiempo y renta de equipo.
• Actúa como acero de refuerzo positivo y cimbra
• Se puede aplicar con vigas trabajando como sección compuesta.
Elementos que la forman:
• Viga de acero
• Conectores de cortante
La losacero se conecta a la viga de acero por medio de conectores soldados al patín superior de la viga aprovechando al conector como elemento de fijación para la Losacero y como conector de cortante para la acción compuesta de la viga.
• Losa de concreto
• Refuerzo por temperatura
El refuerzo por temperatura es a base de una malla electro soldada. La recomendación del Steel Deck Institute (SDI) es que área de acero mínima deberá ser igual a 0.00075 veces el área de concreto sobre el deck
• Los relieves (embozado) longitudinales formados en los paneles de cada canal de Losacero actúan como conectores mecánicos que unen la Losacero y el concreto, evitando la separación vertical
• El concreto actúa como elemento de compresión efectivo y rellena los canales de la Losacero , proporcionando una superficie plana para acabados.
• Esta diseñado para soportar la carga muerta completa del concreto antes del fraguado.
• Después de que el concreto adquiere su resistencia propia, la sobrecarga de diseño es soportada por la sección compuesta donde Losacero provee el refuerzo positivo del entrepiso.
• Reemplaza la cimbra de madera convencional logrando eliminar en algunos casos el apuntalamiento temporal.
• Consultar la tabla de claro máximo sin apuntalar para los requerimientos de apuntalamiento temporal.
• Acelera la construcción por manejo de colados simultáneos en distintos niveles del edificio, generando ahorro en mano de obra y tiempo.
• Limpieza por el nulo trabajo con madera, alambres, etc., y seguridad por su rigidez hacia las cargas de tránsito.
• La lámina crea una membrana de estabilidad y resistencia contra efectos sísmicos, cuando se crea el efecto de diafragma en la losa.
5. Rango Dimensional
• Disponible en un ancho efectivo de 914.4 mm (36”)
• Disponible en calibres:
Espesor de Acero Sin Recubrimientos (pulg.)
Calibre
Nominal
Mínimo
24
0.0209
0.019
22
0.0295
0.028
20
0.0358
0.034
18
0.0474
0.045
• Longitudes Min. 2440 mm. Max. 12000 mm. Tolerancia +/- ½” de la longitud especificada
• Camber no mayor a 6mm (1/4”) en 3.05 mts (10´)
• Descuadre no mayor a 10mm por metro de ancho

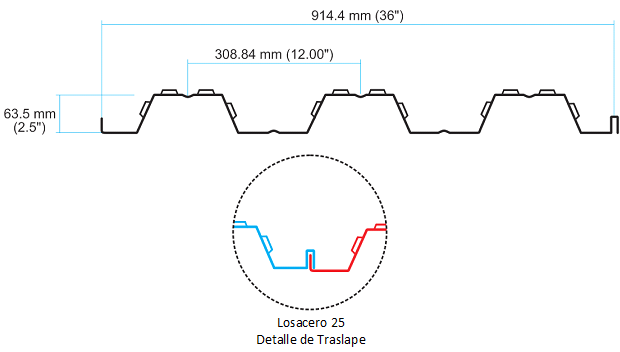

6. Geometría
Poder Cubriente (A)
Nominal
Min
Max
914.4 mm (36″)
904.88 mm (35.625″)
933.45 mm (36.75″)
7. Propiedades y Capacidades de Carga
Concreto
Malla de Acero Mínima Recomendada por Temperatura Según el SDI
Claro máximo sin apuntalar según los criterios de cargas temporales, esfuerzos y deflexiones del SDI.
Se considera un esfuerzo máximo de la lámina actuando como cimbra de 0.6 Fy.
Se considera una carga concentrada máxima de 91 kgs aplicada en un pie de ancho, o una carga de instalación máxima distribuida de 98 kg/M2. No aplica para cargas vivas de instalación o acumulamiento de concreto durante el colado mayores a estas cargas.
Losacero 25 Sin Pernos Conectores
Cal
Espesor de
Concreto (cms)
Sobrecarga Admisible (Kg/M2)
Separación entre apoyos en metros
1.40
1.60
1.80
2.00
2.20
2.40
2.60
2.80
3.00
3.20
3.40
3.60
3.80
4.00
24
5
2,000
1,537
1,313
984
741
556
412
298
206
130
6
2,000
1,653
1,429
1,058
783
574
411
282
178
8
2,000
1,842
1,640
1,179
838
579
377
217
10
2,000
2,000
1,812
1,257
847
535
292
100
12
2,000
2,000
1,937
1,286
805
439
154
22
5
2,000
2,000
1,604
1,206
1,088
864
690
551
515
6
2,000
2,000
1,767
1,312
1,201
945
746
588
592
499
8
2,000
2,000
2,000
1,837
1,411
1,088
836
900
757
640
544
10
2,000
2,000
2,000
2,000
1,590
1,196
1,322
1,106
932
790
672
573
12
2,000
2,000
2,000
2,000
1,731
1,898
1,576
1,320
1,114
945
806
688
589
504
20
5
2,000
2,000
1,990
1,521
1,173
909
877
713
582
474
6
2,000
2,000
2,000
1,675
1,277
975
961
775
624
501
8
2,000
2,000
2,000
1,957
1,454
1,410
1,113
876
686
793
679
583
10
2,000
2,000
2,000
2,000
2,000
1,594
1,231
943
1,146
978
838
721
622
538
12
2,000
2,000
2,000
2,000
2,000
1,742
1,311
1,614
1,370
1,170
1,004
865
748
648
18
5
2,000
2,000
2,000
2,000
1,653
1,315
1,051
842
673
703
589
6
2,000
2,000
2,000
2,000
1,830
1,443
1,141
902
923
765
635
525
8
2,000
2,000
2,000
2,000
2,000
1,674
1,292
1,316
1,071
871
705
806
701
10
2,000
2,000
2,000
2,000
2,000
1,857
1,390
1,488
1,189
944
1,147
996
869
760
12
2,000
2,000
2,000
2,000
2,000
1,982
1,427
1,624
1,269
978
1,374
1,195
1,044
914
Losacero 25 Con Pernos Conectores
Cal
Espesor de
Concreto (cms)
Sobrecarga Admisible (Kg/M2)
Separación entre apoyos en metros
1.40
1.60
1.80
2.00
2.20
2.40
2.60
2.80
3.00
3.20
3.40
3.60
3.80
4.00
24
5
2,000
2,000
1,840
1,462
1,182
969
804
672
566
6
2,000
2,000
2,076
1,649
1,334
1,094
907
759
640
542
8
2,000
2,000
2,000
2,024
1,638
1,344
1,115
933
787
667
586
485
10
2,000
2,000
2,000
2,000
1,941
1,593
1,323
1,108
934
793
675
576
493
422
12
2,000
2,000
2,000
2,000
2,000
1,843
1,530
1,282
1,052
918
782
668
572
490
22
5
2,000
2,000
2,000
1,936
1,574
1,298
1,083
913
775
6
2,000
2,000
2,000
2,000
1,787
1,474
1,231
1,038
882
754
8
2,000
2,000
2,000
2,000
2,000
1,827
1,526
1,287
1,095
937
806
697
10
2,000
2,000
2,000
2,000
2,000
2,000
1,821
1,537
1,307
1,120
964
834
723
629
12
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,787
1,520
1,302
1,122
970
842
733
20
5
2,000
2,000
2,000
2,000
1,876
1,552
1,299
1,099
937
805
6
2,000
2,000
2,000
2,000
2,000
1,767
1,480
1,252
1,069
918
794
8
2,000
2,000
2,000
2,000
2,000
2,000
1,842
1,559
1,332
1,145
990
861
10
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,866
1,594
1,372
1,187
1,032
902
790
12
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,857
1,598
1,384
1,204
1,052
922
18
5
2,000
2,000
2,000
2,000
2,000
1,940
1,630
1,383
1,185
1,016
813
652
6
2,000
2,000
2,000
2,000
2,000
2,000
1,865
1,584
1,357
1,172
1,018
856
693
8
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,984
1,701
1,470
1,278
1,117
981
865
10
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,768
1,538
1,345
1,182
1,043
12
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,798
1,573
1,383
1,221
Losacero Seccion 4 (M3/M2)
Espesor de concreto sobre la cresta
5cm
6cm
8cm
10cm
12cm
Volumen de Concreto
0.085
0.095
0.115
0.135
0.155
NOTAS GENERALES (MUY IMPORTANTE CUMPLIRLAS TODAS)
1.-La sobrecarga admisible será uniformemente distribuida y está basada en las condiciones de un claro simplemente apoyado y ya se considera el peso propio de la lámina y el concreto.
2.-Para la selección de claro de apoyo, calibre y espesor de concreto adecuado es indispensable utilizar esta tabla en conjunto con la de claro máximo sin apuntalar.
3.-Los valores son validos solamente si la losacero esta sujetada a la estructura de soporte en cada valle, mediante tornillos auto taladrantes, clavo de disparo o soldadura.
4.-Los valores mostrados no son aplicables a losas con cargas vivas móviles como es el caso de estacionamientos de autos, en cuyo caso se debe considerar la losa continua con su acero de refuerzo para momento negativo.
5.-Para determinar la resistencia como losa, se siguieron los lineamientos del Steel Deck Institute considerando una deflexión máxima de L/360 para la carga viva como limite de deflexión.
6.-El concreto tendrá un peso volumétrico máximo de 2,400 kg/M3 y un F’c mínimo de 200 kg/cm2, evitando acelerantes que contengan cloruro de sodio.
7.-Para los bordes perimetrales y huecos en donde se considere la lámina en cantiliver, es obligatorio calcular el acero de refuerzo negativo a colocar en la parte superior de la losa.
8.-Se deberán utilizar conexiones entre lámina y lámina para que trabajen en conjunto, a base de puntos de soldadura para calibre 22 o mayor según el Steel Deck Institute.
9.-El espesor de concreto mínimo será el seleccionado de la tabla de capacidad de carga y este nunca será menor a 5 cms.
10.-Disponible en longitudes desde 2.44 hasta 12.00 mts.
11.-Adicionalmente a estas notas se deben seguir los lineamientos básicos establecidos en el manual de instalación de Losacero.
12.-Capacidad de carga con Pernos conectores: Los pernos conectores deberán ser del tipo Weld
Thru TRW NELSON SL3 de 3/4 de una longitud sin instalar de 3 3/8″asegurando que ya instalado tenga una longitud de 3″, es decir que sobresalga 1 1/2″ y con una resistencia ultima a corte de 21,000 lbs. La densidad de los conectores colocados en los valles de la lámina en función del calibre son las siguientes: Calibre 20 y 18, @ 12″, en calibre 22 @24″. Se deberá verificar por métodos adecuados que el conector este debidamente anclado a la viga de soporte.
Se deberá verificar por métodos adecuados que el conector este debidamente anclado a la viga de soporte. La densidad de pernos indicada no se sumara a los que resulten de un análisis de viga compuesta, colocándose la cantidad que resulte mayor de los dos casos. NO se deberá utilizar esta tabla de capacidad de carga en losas simplemente apoyadas con bordes laterales sin apoyo (Discontinuos) como se da en el caso de una losa apoyada en dos extremos únicamente por dos muros.
13.-Esta tabla esta realizada considerando la losacero como acero de refuerzo para momento positivo en claro simplemente apoyado, articulado sobre los apoyos, esto es que se asume que la losa se agrietará sobre cada apoyo. La malla por temperatura ayuda a resistir en forma parcial las tensiones que puedan resultar en el concreto sobre el apoyo, mas nunca debe ser considerada como refuerzo para momento negativo, por lo cual si el diseñador requiere una losa continua, deberá diseñar el acero de refuerzo negativo de acuerdo a las técnicas convencionales de diseño de concreto reforzado.
14.-Capacidad de carga en ambas tablas: Para cumplir con los valores de capacidad de carga se deberá apuntalar al centro del claro según se requiera en la tabla de claro máximo sin apuntalar.
Como ilustración los valores sombreados con gris necesitan apuntalamiento temporal para cuando la lámina es colocada con condición de apoyo doble, triple o mas y los valores sombreados en ocre deben apuntalarse en casos de condición de apoyo simple.
15.- Armadillo Steel S.A. de C.V. proporciona esta siguiente información como respaldo para la aplicación de los productos por lo que no se le podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría de un ingeniero capacitado que verifique la aplicabilidad de la misma.
Armadillo Steel S.A. de C.V. expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información Armadillo Steel S.A. de C.V. no está prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo Armadillo Steel S.A. de C.V. no será responsable por alguna reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad de algún tipo que en alguna forma surja de o esté conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad resulte directa o indirectamente de alguna acción u omisión de Armadillo Steel S.A. de C.V. Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso.
Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios, recomendamos que las partes involucradas en el manejo, instalación o uso revisen todas las hojas de seguridad aplicables del material del fabricante, normas y reglamentos de la Administración de Salud y Seguridad Ocupacional y otras agencias de gobierno que tengan jurisdicción sobre tal manejo, instalación o uso, y otras publicaciones relevantes de prácticas de construcción.
