AO-30
1. Descripción
Lamina ondulada 100% rígida, fabricada con acero Extra Rígido revestido Zintro, Zincalum o Pintro que le proporciona mayor resistencia estructural entre apoyos.
2. Uso
Este producto está destinado para uso en construcciones rurales. Es fácil de instalar tanto en cubiertas como en fachadas.
3. Sustrato y Recubrimientos
| Producto | Especificacion Tecnica del Producto |
| Zintro | N3 ETP MEXJUV P05 ASTM A653-2008 |
4. Características del Producto
- Fabricado en acero de alta dureza
- Por su ligereza facilita las maniobras en transportación e instalación
- Para su instalación se recomienda realizar el traslape en contra de los vientos dominantes y en líneas horizontales, sin importar de izquierda a derecha o viceversa.
- Tornillería en función del material de soporte (polines, madera, etc)
| Dimensiones | ||
| Característica | Dimensión | |
| Min | Max | |
| Calibre | Cal 32 (0.24 mm, 0.0095 pulg) | |
| Longitud | 1830 mm | 12000 mm |
| 6.00 pulg | 39.37 pulg | |
| Pendiente | 20% | —- |
| Longitud de Vertiente | —- | 15000 mm |
| Traslape Transversal | 30 cm | —- |
| 11.81 pulg | ||

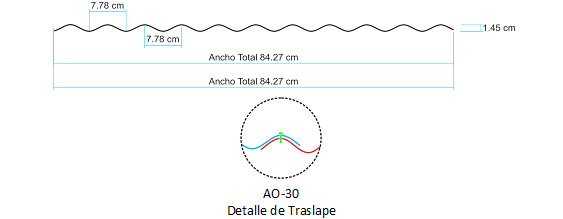

5. Geometría
AO-30
Detalle de Traslape
| Poder Cubriente | |
| Nominal | Tolerancia |
| 778.40 mm | ± 1/8» |
| (30.645») | |
6. Propiedades de la Sección
| Propiedades de la Sección | |||||
| Calibre | Peso Aprox. | Compresión Superior o Inferior | |||
| (Kg/ml) | (Kg/m2) | Ixx (cm4/m) | Sxx (cm4/m) | M Max (Kg/m) | |
| 32 | 1.89 | 2.42 | 0.53 | 0.72 | 11.23 |
| 30 | 2.44 | 3.13 | 0.61 | 0.83 | |
| 28 | 2.97 | 3.81 | 0.78 | 1.05 | 44.00 |
| Capacidad de carga admisible | |||||
| Condición de apoyo | Calibre | Carga Viva (kg/m2) vs. claro (m) | |||
| 0.5 | 0.75 | 1 | 1.25 | ||
| 🡹🡹 | 32 | 567 | 166 | 69 | 34 |
| 30 | 653 | 191 | 79 | 39 | |
| 28 | 835 | 245 | 101 | 50 | |
| 🡹🡹🡹 | 32 | 776 | 237 | 98 | 49 |
| 30 | 894 | 272 | 113 | 56 | |
| 28 | 1131 | 348 | 145 | 72 | |
| 🡹🡹🡹🡹 | 32 | 970 | 316 | 132 | 66 |
| 30 | 1118 | 364 | 152 | 76 | |
| 28 | 1415 | 465 | 194 | 97 | |
| 🡹🡹🡹🡹🡹 o más | 32 | 908 | 336 | 140 | 71 |
| 30 | 1047 | 386 | 161 | 81 | |
| 28 | 1325 | 494 | 206 | 104 | |
Ancho Efectivo 77.8cm Peralte 1. 45cm Fy= 80ksi=5630 kg/cm2 Deflexión L/120
Armadillo Steel proporciona esta siguiente información como respaldo para la aplicación de los productos por lo que no se le podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría de un ingeniero capacitado que verifique la aplicabilidad de la misma.
Armadillo Steel expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información Armadillo Steel no está prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo Armadillo Steel no será responsable por alguna reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad de algún tipo que en alguna forma surja de o esté conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad resulte directa o indirectamente de alguna acción u omisión de Armadillo Steel. Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso.
Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios, recomendamos que las partes involucradas en el manejo, instalación o uso revisen todas las hojas de seguridad aplicables del material del fabricante, normas y reglamentos de la Administración de Salud y Seguridad Ocupacional y otras agencias de gobierno que tengan jurisdicción sobre tal manejo, instalación o uso, y otras publicaciones relevantes de prácticas de construcción.
AO-100
1. Descripción
Perfil ondular (sinusoidal) por roll-forming a partir de acero revestido Zintro, Zincalum o Pintro
2. Uso
De amplia aplicación en cubiertas y fachadas de granjas, graneros, almacenes, viviendas, cubiertas semicirculares, silos y depósitos cilíndricos.
3. Sustrato y Recubrimientos
| Producto | Especificacion Tecnica del Producto |
| Zintro | N3 ETP MEXJUV P05 AST A653-05 |
| Zincalum | N3 ETP MEXJUV P07 AST A792M-05 |
| Pintro | N3 ETP MEXJUV P09 TER CONST 001 |
Acero Grado CS tipo B Fy min= 30 Ksi
Colores estándar
| Color | Sistema |
| Blanco Estándar | Poliester estándar |
| Blanco Estándar HB | Duraplus |
| Arena Estándar | Poliester estándar |
| Arena Estándar HB | Duraplus |
| Maky Silver | Flurocarbonado |
| Banner Red | Flurocarbonado |
| Cobre | Flurocarbonado |
| Gris Humo | Poliester estándar |
| Azul Rey | Poliester estándar |
| Azul Militar | Poliester estándar |
| Verde Pino | Poliester estándar |
| Blanco Imperial | Poliester Siliconizado |
| Rojo Janitzio Cool | Poliester Cool Roof |
4. Características del Producto
• Pendiente mínima 20%
• Este producto tiene aplicación sobre estructuras curvas mediante un combado hecho en planta
• Traslape transversal mínimo 300 mm (11 13/16”)
• Disponible en calibres 24, 26 y 28, calibre 22 bajo consulta
• Longitudes estándar 2440 mm (8’), 3050 mm (10’), 3660 mm (12’) Mercado Comercial
Min. 1220 mm Max. 12000 mm Mercado Construcción

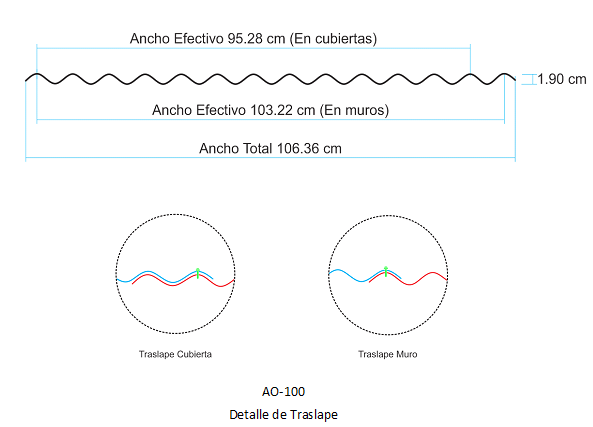

5. Geometría
| Poder Cubriente |
| Muros 1032.20 mm (40.637’’) |
| Cubiertas 952.80 mm (37.511’’) |
6. Propiedades de la Sección
| Propiedades de la Sección | ||||||
| Calibre | Peso Aprox. | Compresión Superior o Inferior | ||||
| (Kg/ml) | (Kg/m2) | Ixx | Sxx | M Max | ||
| O-100 | O-100 Muro | O-100 Techo | cm4/m | cm3/m | Kg-M | |
| 28 | 3.96 | 3.83 | 4.15 | 2.28 | 2.35 | 36.66 |
| 26 | 4.69 | 4.54 | 4.92 | 2.74 | 2.82 | 44 |
| 24 | 542% | 5.25 | 5.68 | 3.2 | 3.3 | 51.5 |
Armadillo Steel proporciona esta siguiente información como respaldo para la aplicación de los productos por lo que no se le podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría de un ingeniero capacitado que verifique la aplicabilidad de la misma.
Armadillo Steel expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información Armadillo Steel no está prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo Armadillo Steel no será responsable por alguna reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad de algún tipo que en alguna forma surja de o esté conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad resulte directa o indirectamente de alguna acción u omisión de Armadillo Steel. Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso.
Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios, recomendamos que las partes involucradas en el manejo, instalación o uso revisen todas las hojas de seguridad aplicables del material del fabricante, normas y reglamentos de la Administración de Salud y Seguridad Ocupacional y otras agencias de gobierno que tengan jurisdicción sobre tal manejo, instalación o uso, y otras publicaciones relevantes de prácticas de construcción.
AO-725
1. Descripción
Perfil ondular (sinusoidal) por roll-forming a partir de acero revestido Zintro, Zincalum o Pintro
2. Uso
De amplia aplicación en cubiertas y fachadas de granjas, graneros, almacenes, viviendas, cubiertas semicirculares, silos y depósitos cilíndricos o cubiertas curvas mediante un combado previo en planta.
3. Sustrato y Recubrimientos
| Producto | Especificacion Tecnica del Producto |
| Zintro | N3 ETP MEXJUV P05 AST A653-05 |
| Zincalum | N3 ETP MEXJUV P07 AST A792M-05 |
| Pintro | N3 ETP MEXJUV P09 TER CONST 001 |
Acero Grado CS tipo B Fy min= 30 Ksi
Colores estándar
| Color | Sistema |
| Blanco Estándar | Poliester estándar |
| Blanco Estándar HB | Duraplus |
| Arena Estándar | Poliester estándar |
| Arena Estándar HB | Duraplus |
| Maky Silver | Flurocarbonado |
| Banner Red | Flurocarbonado |
| Cobre | Flurocarbonado |
| Gris Humo | Poliester estándar |
| Azul Rey | Poliester estándar |
| Azul Militar | Poliester estándar |
| Verde Pino | Poliester estándar |
| Blanco Imperial | Poliester Siliconizado |
| Rojo Janitzio Cool | Poliester Cool Roof |
4. Características del Producto
• Pendiente mínima 20%, longitud máxima de vertiente 15.00 mts.
*Cubiertas con pendientes menores y/o longitudes mayores quedan sujetas a
revisión individual bajo Consulta Técnica
• Traslape transversal mínimo 300 mm (11 13/16”)
• Disponible en calibres 28, calibre 26 y 30 bajo consulta técnica
• Longitudes estándar 2440 mm (8’), 3050 mm (10’), 3660 mm (12’) Mercado Comercial
Min. 1220 mm Max. 12000 mm Mercado Construcción

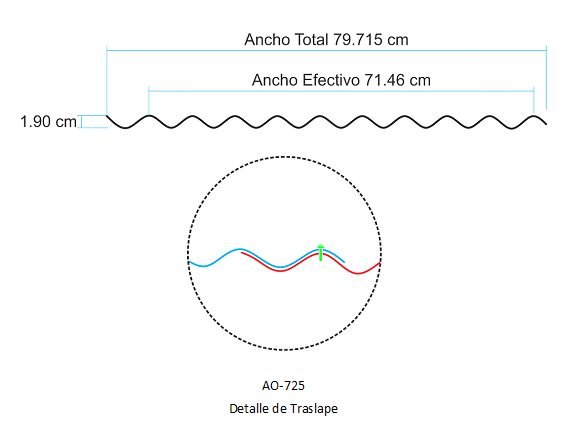

5. Geometría
| Poder Cubriente |
| 714.6 mm (28.133’’) |
6. Propiedades de la Sección
| Propiedades de la Sección | |||||
| Calibre | Peso Aprox. | Compresión Superior o Inferior | |||
| (Kg/ml) | (Kg/m2) | Ixx | Sxx | M Max | |
| O-725 | O-725 | cm4/m | cm3/m | Kg-M | |
| 30 | 2.44 | 3.41 | 1.84 | 1.9 | 29.64 |
| 28 | 2.97 | 4.16 | 2.28 | 2.35 | 36.66 |
| 26 | 3.52 | 4.93 | 2.74 | 2.82 | 44.00 |
