Rectangulares

AR-72

1. Descripción

Perfil acanalado de configuración trapezoidal fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Zintro, Zincalum o Pintro, diseñado para ser utilizado como cubierta de fijación expuesta.

2. Uso

Muros, cubiertas y faldones de naves industriales, bodegas y construcciones en general.

3. Sustrato y Recubrimientos

Producto Grado Especificacion Tecnica del Producto
Zintro Fy = 33 Ksi min N3 ETP MEXJUV P05 AST A653-05
Zincalum Fy = 33 Ksi min N3 ETP MEXJUV P07 AST A792M-05
Pintro Fy = 33 Ksi min N3 ETP MEXJUV P09 TER CONST 001

Colores estándar

Color Sistema
Blanco Estándar Poliester estándar
Blanco Estándar HB Duraplus
Arena Estándar Poliester estándar
Arena Estándar HB Duraplus
Maky Silver Flurocarbonado
Banner Red Flurocarbonado
Cobre Flurocarbonado
Gris Humo Poliester estándar
Azul Rey Poliester estándar
Azul Militar Poliester estándar
Verde Pino Poliester estándar
Blanco Imperial Poliester Siliconizado
Rojo Janitzio Cool Poliester Cool Roof

4. Características del Producto

• Mediana capacidad estructural y de desagüe.

• Puede colocarse en posición invertida en cubiertas compuestas.

• Traslape transversal mínimo 300 mm (~12”)

• Pendiente mínima 10%, longitud máxima de vertiente 20.00 mts.

5. Rango Dimensional

• Disponible en calibres 24, 26, 28, 30; Calibre 22 bajo consulta técnica

• Longitudes estándar 2440 mm(8’), 3050 mm (10´), 3660 mm (12’) Mercado Comercial

• Max. 2440 mm Min. 12000 mm Mercado Construcción

6. Geometria

Dimensiones
Poder Cubriente
Nóminal Min Max

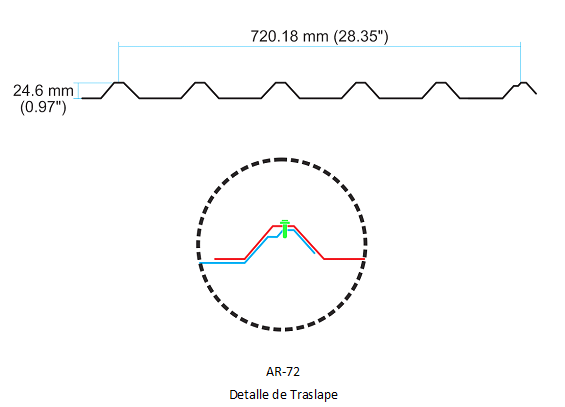

720 mm (28.35″) 718 mm (28.27″) 725 mm (28.55″)

7. Propiedades de la Sección

Propiedades de la Seccion
Calibre Peso Aprox Compresion Superior M + Compresion Superior M –
(Kg/ml) (Kg/m2) Ixx + Sxx + M Max + Ixx – Sxx – M Max –
AR-72 AR-72 cm4/m cm3/m Kg-M cm4/m cm3/m Kg-M
30 2.44 3.39 2.90 1.73 24.10 2.02 1.56 21.74
28 2.97 4.13 3.93 2.41 33.58 2.66 2.11 29.40
26 3.52 4.89 4.93 3.07 42.78 3.38 2.73 38.04
24 4.06 5.64 5.81 3.65 50.86 4.14 3.25 45.28
Capacidad de carga admisible (kg/m2), Uniformemente distribuida
Condición de apoyo Calibre *SEP. MAX. MTS Separación entre apoyos (Mts.)
Carga Viva Succión de Viento
1 1.2 1.4 1.6 1.8 1 1.2 1.4 1.6 1.8
  🡹🡹 30 0.7 186 106       174 121
28 0.95 253 145 90     235 163 120
26 1.15 300 182 113 74   300 211 155 119
24 1.35 214 133 87     300 252 185 142
🡹🡹🡹 30 0.85 171 118       193 134
28 1.1 231 159 116     269 187 137
26 1.45 300 207 151 114   300 238 175 134
24 1.7 300 246 179 136 106 300 283 208 159 126
🡹🡹🡹🡹 30 0.85 214 148       241 167
28 1.1 290 200 146     300 233 171
26 1.45 300 260 189 144   300 297 218 167
24 1.7 300 300 226 169 117 300 300 259 199 157
🡹🡹🡹🡹🡹
o más		 30 0.85 200 138       225 156
28 1.1 271 187 136     300 218 160
26 1.45 300 242 177 134   300 278 204 156
24 1.7 300 289 211 160 125 300 300 242 186 147

NOTAS:

1. * Separación entre apoyos máxima recomendada para una carga de 100 kg al centro del claro.

2. Las cargas de succión de viento NO están incrementadas en un 33% por ser carga accidental.

3. Los valores de carga viva y de succión de viento fueron limitados a 300 kg/m2.

4. Los valores sombreados han sido limitados por una deflexión máxima de L/240.

5. Las propiedades y capacidad de carga fueron calculados para un acero SS33, Fy mínimo de 33 KSI (Fy= 2320 kg/Cm2 )

6. Las propiedades de la sección han sido calculadas conforme La especificación norteamericana para el diseño de miembros de acero estructural rolados en frió edición 2001, publicada por el A.I.S.I. y aprobada en México por la Canacero.

7. Los proyectos deben ser calculados y supervisados por un ingeniero civil responsable del mismo para satisfacer los códigos, normas y procedimientos que sean aplicables.

Armadillo Steel proporciona esta siguiente información como respaldo para la aplicación de los productos por lo que no se le podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría de un ingeniero capacitado que verifique la aplicabilidad de la misma.

Armadillo Steel  expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información Armadillo Steel no está prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo Armadillo Steel no será responsable por alguna reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad de algún tipo que en alguna forma surja de o esté conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad resulte directa o indirectamente de alguna acción u omisión de Armadillo Steel. Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso.

Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios, recomendamos que las partes involucradas en el manejo, instalación o uso revisen todas las hojas de seguridad aplicables del material del fabricante, normas y reglamentos de la Administración de Salud y Seguridad Ocupacional y otras agencias de gobierno que tengan jurisdicción sobre tal manejo, instalación o uso, y otras publicaciones relevantes de prácticas de construcción.

AR-101

1. Descripción

Perfil acanalado de configuración trapezoidal fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Zintro, Zincalum o Pintro, diseñado para ser utilizado como cubierta de fijación expuesta.

2. Uso

Muros, cubiertas y faldones de naves industriales, bodegas y construcciones en general.

3. Sustrato y Recubrimientos

Producto Grado Especificacion Tecnica del Producto
Zintro Fy = 33 Ksi min N3 ETP MEXUNI P05 AST A653-07
Zincalum Fy = 33 Ksi min N3 ETP MEXUNI P07 AST A792M-06
Pintro Fy = 33 Ksi min N3 ETP MEXJUV P09 TER CONST 001

Colores estándar

Color Sistema
Blanco Estándar Poliester estándar
Blanco Estándar HB Duraplus
Arena Estándar Poliester estándar
Arena Estándar HB Duraplus
Maky Silver Flurocarbonado
Banner Red Flurocarbonado
Cobre Flurocarbonado
Gris Humo Poliester estándar
Azul Rey Poliester estándar
Azul Militar Poliester estándar
Verde Pino Poliester estándar
Blanco Imperial Poliester Siliconizado
Rojo Janitzio Cool Poliester Cool Roof

4. Características del Producto

• Mediana capacidad estructural y de desagüe.

• Puede colocarse en posición invertida en cubiertas compuestas.

• Pendiente mínima 10%, longitud máxima de vertiente 20.00 mts.

*Cubiertas con pendientes menores y/o longitudes mayores quedan sujetas a revisión individual bajo Consulta Técnica

• Traslape transversal mínimo 300 mm (~12”)

5. Rango Dimensional

• Disponible en calibres 22, 24, 26 y 28, Calibres 20 y 30 bajo consulta técnica

• Longitudes estándar 2440 mm(8’), 3050 mm (10´), 3660 mm (12’) Mercado Comercial

• Max. 2440 mm Min. 12000 mm Mercado Construcción

6. Geometria

Dimensiones
Poder Cubriente
Nominal Min Max

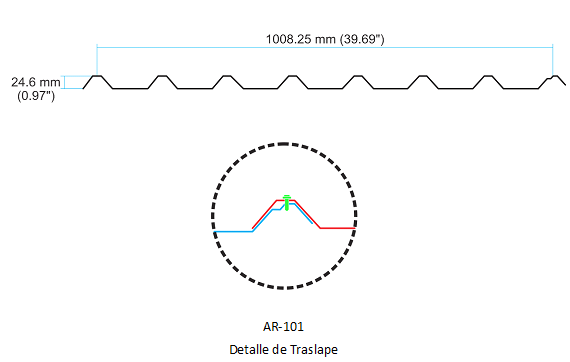

1008 mm (39.685″) 1006 mm (39.61″) 1013 mm (39.89″)

7. Propiedades de la Sección

Propiedades de la Sección
Calibre Peso Aprox. Compresión Superior M + Compresión Superior M –
(Kg/ml) (Kg/m2) Ixx + Sxx + M Max + Ixx – Sxx – M Max –
AR-101 AR-101 cm4/m cm3/m Kg-M cm4/m cm3/m Kg-M
28 3.96 3.92 3.93 2.41 33.58 2.66 2.11 29.40
26 4.69 4.64 4.93 3.07 42.78 3.38 2.73 38.04
24 5.42 5.37 5.81 3.65 50.86 4.14 3.25 45.28
22 7.60 7.52 8.33 5.34 74.40 6.78 4.90 68.27
Capacidad de carga admisible (kg/m2), Uniformemente distribuida
Condición de apoyo Calibre *SEP. MAX. MTS Separación entre apoyos (Mts.)
Carga Viva Succión de Viento
1.00 1.20 1.40 1.60 1.80 2.00 1.00 1.20 1.40 1.6 1.8 2
🡹🡹 28 0.95 253 145 90       235 163 120
26 1.15 300 182 113 74     300 211 155 119
24 1.35   214 133 87     300 252 185 142
22 1.90     191 125 86 61 300 300 279 213 169 137
🡹🡹🡹 28 1.10 231 159 116       269 187 137
26 1.45 300 207 151 114     300 238 175 134
24 1.70 300 246 179 136 106   300 283 208 159 126
22 2.00 300 300 271 206 161 129 300 300 300 233 184 149
🡹🡹🡹🡹 28 1.10 290 200 146       300 233 171
26 1.45 300 260 189 144     300 297 218 167
24 1.70 300 300 226 169 117   300 300 259 199 157
22 2.00 300 300 300 243 168 121 300 300 300 291 230 186
🡹🡹🡹🡹🡹
o más		 28 1.10 271 187 136       300 218 160
26 1.45 300 242 177 134     300 278 204 156
24 1.70 300 289 211 160 125   300 300 242 186 147
22 2.00 300 300 300 242 179 129 300 300 300 272 215 174

NOTAS:

1. (*) Separación entre apoyos máxima recomendada para una carga de 100 kg al centro del claro.

2. Las cargas de succión de viento NO están incrementadas en un 33% por ser carga accidental. (Consultar código de construcción local)

3. Los valores de carga viva y de succión de viento fueron limitados a 300 kg/m2.

4. Los valores sombreados han sido limitados por una deflexión máxima de L/240.

5. Las propiedades y capacidad de carga fueron calculados para un acero grado SS33, Fy mínimo de 33 Ksi (Fy= 2320 kg/cm2)

6. Las propiedades de la sección han sido calculadas conforme La especificación norteamericana para el diseño de miembros de acero estructural rolados en frió edición 2001, publicada por el A.I.S.I. y aprobada en México por la Canacero.

7. Los proyectos deben ser calculados y supervisados por un ingeniero civil responsable del mismo para satisfacer los códigos, normas y procedimientos que sean aplicables.

Armadillo Steel proporciona esta siguiente información como respaldo para la aplicación de los productos por lo que no se le podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría de un ingeniero capacitado que verifique la aplicabilidad de la misma.

Armadillo Steel  expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información Armadillo Steel no está prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo Armadillo Steel no será responsable por alguna reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad de algún tipo que en alguna forma surja de o esté conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad resulte directa o indirectamente de alguna acción u omisión de Armadillo Steel. Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso.

Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios, recomendamos que las partes involucradas en el manejo, instalación o uso revisen todas las hojas de seguridad aplicables del material del fabricante, normas y reglamentos de la Administración de Salud y Seguridad Ocupacional y otras agencias de gobierno que tengan jurisdicción sobre tal manejo, instalación o uso, y otras publicaciones relevantes de prácticas de construcción.

AR-90

1. Descripción

El acanalado trapezoidal AR-90 es un producto fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Zintro, Zincalum ó Pintro, que por su gran peralte le permite librar grandes claros, lo cual se traduce en una disminución en la cantidad de apoyos. Por su configuración, este producto es fácilmente estibable (anidable) y traslapable.

2. Uso

Bodegas y techumbres para estacionamientos. Su bajo peso por metro cuadrado hace que este acanalado sea un excelente reemplazo para sus similares de Asbesto o Fibro-Cemento teniendo ahorros considerables en la estructura de soporte. En techos se recomienda en vertientes no mayores a 25 mts. y pendientes no menores del 6%.

3. Sustrato y Recubrimientos

Producto Grado Especificacion Tecnica del Producto
Zintro Fy = 37 Ksi min N3 ETP MEXUNI P05 AST A653-07
Zincalum Fy = 37 Ksi min N3 ETP MEXUNI P07 AST A792M-06
Pintro Fy = 37 Ksi min N3 ETP MEXJUV P09 TER CONST 001

Colores estándar

Color Sistema
Blanco Estándar Poliester estándar
Blanco Estándar HB Duraplus
Arena Estándar Poliester estándar
Arena Estándar HB Duraplus
Maky Silver Flurocarbonado
Banner Red Flurocarbonado
Cobre Flurocarbonado
Gris Humo Poliester estándar
Azul Rey Poliester estándar
Azul Militar Poliester estándar
Verde Pino Poliester estándar
Blanco Imperial Poliester Siliconizado
Rojo Janitzio Cool Poliester Cool Roof

4. Características del Producto

• Excelente capacidad estructural y de desagüe.

• Fácil de instalar.

• Pendiente mínima 6%, longitud máxima de vertiente 25.00 mts.

5. Rango Dimensional

• Disponible en calibres 24 y 26

• Longitudes: 4880 (16’), 5490 (18’) 6100 (~20´) y 7320 mm (24’). (Mercado Comercial)

desde 3050 mm (10’), hasta 12000 mm (~40´) (Mercado Construcción)

6. Geometria

Dimensiones
Producto Poder Cubriente

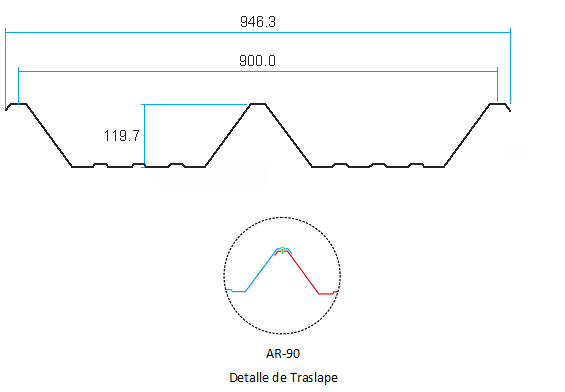

AR-90 900 mm (35.433»)

7. Propiedades de la Sección

Propiedades de la Sección
Calibre Peso Aprox. Compresión Superior o Inferior
(Kg/ml) (Kg/m2) Ixx Sxx M Max
AR-90 AR-90 cm4/m cm3/m Kg-M
26 4.69 5.21 81.48 8.92 139.15
24 5.42 6.02 100.07 11.25 175.50
Capacidad de carga admisible (kg/m2), Uniformemente distribuida
Condición de apoyo Calibre *SEP. MAX. MTS **SEP. MAX. MTS Separación entre apoyos (Mts.)
Carga Viva
3.00 3.25 3.50 3.75 4.00 4.25 4.50 4.75 5.00
🡹🡹 26 4.50 3.50 118 100 86 74 64 56
24 5.40 4.30 150 127 108 93 81 71 63 56 50
22         180 155 135 118 104 93 84
🡹🡹🡹 26 4.50 3.50 118 100 86 74 64 56
24 5.40 4.30 150 127 108 93 81 71 63 56 50
22         180 155 135 118 104 93 84

NOTAS:

1. * Separación entre apoyos máxima recomendada para una carga de 100 kg al centro del claro.

2. ** Separación entre apoyos máxima recomendada para dos cargas de 100 kg a los tercios del claro.

3. Las cargas de succión de viento se podrán incrementar en un 33% por ser carga accidental. (Consultar código de construcción local)

4. Ningún valor sobrepasa una deflexión máxima de L/240.

5. Las propiedades y capacidad de carga fueron calculados para un acero grado 37 (Fy= 2600 kg/Cm2, Fb= 1560 Kg/Cm2)

6. Nota Importante: Por sus características de lamina muy aperaltada estructural, este acanalado no esta calculado de acuerdo al método convencional de áreas a compresión reducidas del manual de diseño del AISI. Las capacidades de carga fueron obtenidas mediante pruebas de carga aceptadas también en dicho manual.

7. Los proyectos deben de ser calculados por un Ingeniero responsable del mismo para satisfacer los códigos, normas y procedimientos aceptados por la industria de la construcción.

Armadillo Steel proporciona esta siguiente información como respaldo para la aplicación de los productos por lo que no se le podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría de un ingeniero capacitado que verifique la aplicabilidad de la misma.

Armadillo Steel  expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información Armadillo Steel no está prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo Armadillo Steel no será responsable por alguna reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad de algún tipo que en alguna forma surja de o esté conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, pérdida, gasto, costo o responsabilidad resulte directa o indirectamente de alguna acción u omisión de Armadillo Steel. Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso.

Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios, recomendamos que las partes involucradas en el manejo, instalación o uso revisen todas las hojas de seguridad aplicables del material del fabricante, normas y reglamentos de la Administración de Salud y Seguridad Ocupacional y otras agencias de gobierno que tengan jurisdicción sobre tal manejo, instalación o uso, y otras publicaciones relevantes de prácticas de construcción.
